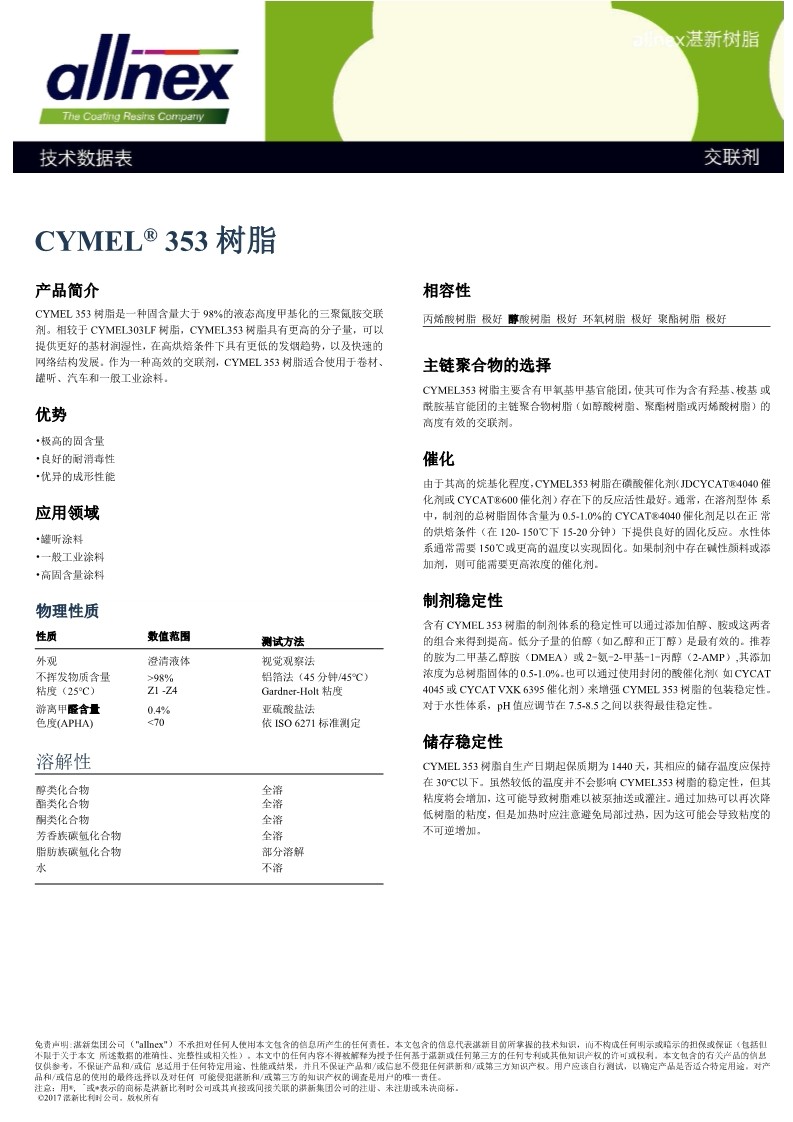

全甲醚氨基树脂353

产品简介

CYMEL 353树脂是一种固含量大于98%的液态高度甲基化的三聚氤胺交联 剂。相较于CYMEL303LF树脂，CYMEL353树脂具有更高的分子量，可以 提供更好的基材润湿性，在高烘焙条件下具有更低的发烟趋势，以及快速的网络结构发展。作为一种高效的交联剂，CYMEL 353树脂适合使用于卷材、罐听、汽车和一般工业涂料。

优势

•极高的固含量

•良好的耐消毒性

•优异的成形性能

应用领域

•罐听涂料

•一般工业涂料

•高固含量涂料

相容性

丙烯酸树脂 极好 醇酸树脂 极好 环氧树脂 极好 聚酯树脂 极好

主链聚合物的选择

CYMEL353树脂主要含有甲氧基甲基官能团，使其可作为含有羟基、梭基 或酰胺基官能团的主链聚合物树脂（如醇酸树脂、聚酯树脂或丙烯酸树脂）的高度有效的交联剂。

催化

由于其高的烷基化程度，CYMEL353树脂在磺酸催化剂（JDCYCAT®4040 催化剂或CYCAT®600催化剂）存在下的反应活性最好。通常，在溶剂型体 系中，制剂的总树脂固体含量为0.5-1.0%的CYCAT®4040催化剂足以在正 常的烘焙条件（在120- 150℃下15-20分钟）下提供良好的固化反应。水性体系通常需要150℃或更高的温度以实现固化。如果制剂中存在碱性颜料或添加剂，则可能需要更高浓度的催化剂。

制剂稳定性

含有CYMEL 353树脂的制剂体系的稳定性可以通过添加伯醇、胺或这两者 的组合来得到提高。低分子量的伯醇（如乙醇和正丁醇）是最有效的。推荐的胺为二甲基乙醇胺（DMEA）或2-氨-2-甲基-1-丙醇（2-AMP）,其添加浓度为总树脂固体的0.5-1.0%。也可以通过使用封闭的酸催化剂（ 如CYCAT 4045或CYCAT VXK 6395催化剂）来增强CYMEL 353树脂的包装稳定性。对于水性体系，pH值应调节在7.5-8.5之间以获得最佳稳定性。

储存稳定性

CYMEL 353树脂自生产日期起保质期为1440天，其相应的储存温度应保持在30℃以下。虽然较低的温度并不会影响CYMEL353树脂的稳定性，但其粘度将会增加，这可能导致树脂难以被泵抽送或灌注。通过加热可以再次降低树脂的粘度，但是加热时应注意避免局部过热，因为这可能会导致粘度的不可逆增加。
